随着国产H3C、华为交换机网络设备稳定、质量可靠,低价格等优势。国内的网络建设项目中,一般采用国产设备比较多。
因前期大量采用国外CISCO公司的产品,现需要改造时,就面临:CISCO与国产设备的对接问题。

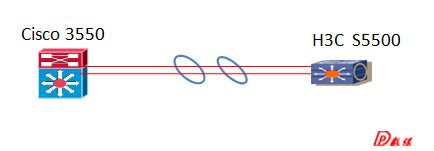

二层交接中,CISCO与H3C双链路绑定时,可以这样配置。
H3C config:
interface Bridge-Aggregation1
link-aggregation mode dynamic
port link-type trunk
port trunk permit vlan all
interface GigabitEthernet0/0/2
port link-type trunk
port trunk permit vlan all
port link-aggregation group 1
interface GigabitEthernet0/0/3
port link-type trunk
port trunk permit vlan all
port link-aggregation group 1
cisco config:
interface Port-channel1
switchport trunk encapsulation dot1q
switchport mode trunk
!
interface FastEthernet0/1
switchport trunk encapsulation dot1q
switchport mode trunk
channel-group 1 mode (on) active
!
interface FastEthernet0/2
switchport trunk encapsulation dot1q
switchport mode trunk
channel-group 1 mode (on) active
配置可以保证通,但当链路出现故障时,可以切换过去,链路恢复正常以后,原来的绑定端口会被DISABLE。
[h3c5600]display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregation ID: 1, AggregationType: Dynamic, Loadsharing Type: Shar
Aggregation Description: TEST-cisco
System ID: 0x8000, 3ce5-a631-c66b
Port Status: S -- Selected, U -- Unselected
Local:
Port Status Priority Key Flag
--------------------------------------------------------------------------------
GigabitEthernet1/0/27 S 32768 1 {ACDEF}
GigabitEthernet1/0/28 S 32768 1 {ACDEF}
Remote:
Actor Partner Priority Key SystemID Flag
--------------------------------------------------------------------------------
GigabitEthernet1/0/27 26 32768 1 0x8000,dc7b-9449-6c80 {CDEF}
GigabitEthernet1/0/28 25 32768 1 0x8000,dc7b-9449-6c80 {CDEF}
[h3c5600]display link-aggregation summary
Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor ID: 0x8000, 3ce5-a631-c66b
AL AL Partner ID Select Unselect Share Master
ID Type Ports Ports Type Port
--------------------------------------------------------------------------------
1 D 0x8000,dc7b-9449-6c80 2 0 Shar GigabitEthernet1/0/27
要求CISCO交换机上,启用链路恢复检查。
在CISCO 端添加链路检测命令:
errdisable recovery cause udld
errdisable recovery cause bpduguard
errdisable recovery cause channel-misconfig
errdisable recovery cause pagp-flap
errdisable recovery cause dtp-flap
errdisable recovery cause link-flap
errdisable recovery cause l2ptguard
errdisable recovery cause gbic-invalid
errdisable recovery cause unicast-flood
errdisable recovery cause vmps
errdisable recovery cause loopback
errdisable recovery interval 30
ip subnet-zero
以防线路故障以后,交换机端口死掉,不起来。
<H3C>display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregation Interface: Bridge-Aggregation1
Aggregation Mode: Dynamic
Loadsharing Type: Shar
System ID: 0x8000, 586a-b1ad-8498
Local:
Port Status Priority Oper-Key Flag
--------------------------------------------------------------------------------
GE1/0/26 U 20 2 {AC}
GE1/0/27 S 20 2 {ACDEF}
Remote:
Actor Partner Priority Oper-Key SystemID Flag
--------------------------------------------------------------------------------
GE1/0/26 25 32768 1 0x8000, 0011-5c19-2180 {CEF}
GE1/0/27 26 32768 1 0x8000, 0011-5c19-2180 {CDEF}
<H3C>
