基于windows 平台下的双机双柜高可用性解决方案

需求分析
    现代企业的生产和运营管理基本都是依靠计算机信息系统，企业内部的业务信息系统为
企业的正常运作和高速发展提供了信息支撑，一旦业务系统出现不可用的情况，将造成不可
弥补的财产损失。

因此，现代企业的信息中心，根据其业务系统的重要性，我们可以挖掘出以下需求：
1、 为其业务系统设计高可用集群保护，以实现业务系统的连续性运营。
2、 业务系统需要实现完全的冗余，避免传统双机单柜模式下，磁盘阵列的单点故障。
3、 存储通道路径的冗余设计，磁盘阵列与服务器之间的存储通道路径需要实现负载冗
余，以避免存储路径的单点故障，并提升数据传输的效率。

解决方案
通过对企业业务连续性需求的详细分析，经过慎重的方案研究讨论，Rose 公司隆重推
出其采用基于共享存储的业务连续性旗舰产品RoseHA(Multi-node)和存储通道冗余路径产
品RoseRP 来实现双机双柜的高可用解决方案，以下面应用示例来具体说明方案配置方式。

1. 双机双柜环境
硬件环境：
磁盘阵列2 台
服务器2 台
光纤交换机2 台

软件环境:
Windows 2008 R2
RoseHA(Multi-node) 9.0 for Windows
RoseRP 2.0 for Windows
Oracle 11g

2. 双机双柜方案概述

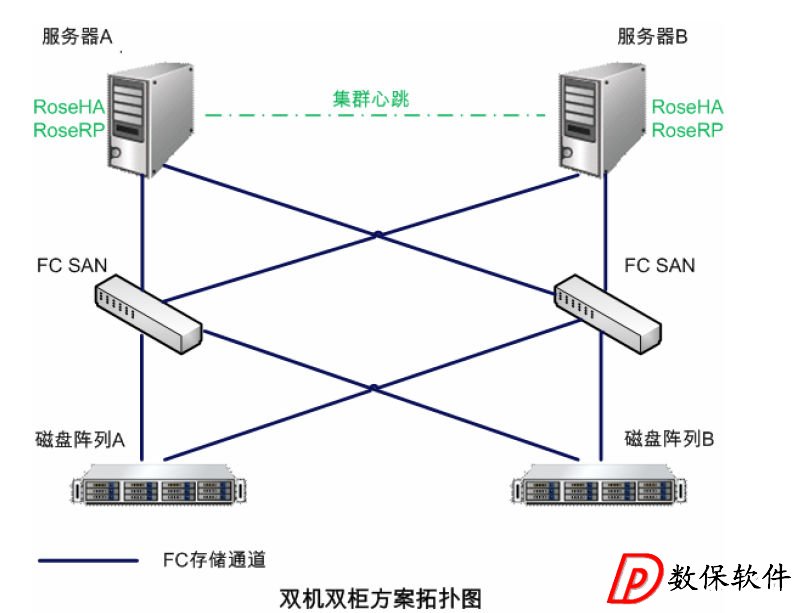

假定企业核心业务系统的后台数据库为Oracle 11g，Oracle 11g 运行的操作系统平台
为Windows 2008 R2，为了达到完全冗余的高可用集群需求，设计双机双柜方案，方案拓
扑图如下。

如上图所示，磁盘阵列A 和磁盘阵列B 分别接入不同的光纤存储交换机，服务器A 和
服务器B 分别接入不同的光纤存储交换机；这种部署结构，实现了硬件设备和存储通道的
完全冗余。

    在服务器A 和B 上部署RoseRP 软件，将冗余路径映射的磁盘还原为实际磁盘，通过
操作系统的磁盘管理工具将不同盘阵映射的磁盘创建为RAID 1 镜像卷；分别在服务器上部
署Oracle 软件，实现Oracle 的冗余部署，并将Oracle 的数据存放至不同盘阵构成的镜像
卷中；安装配置RoseHA(Multi-node)， 实现对业务系统的高可用保护。
在应用服务方面，如果出现应用服务故障，RoseHA(Multi-node)将及时监控到该故障
情况，重启或切换应用服务。
   在服务器层面，如果服务器出现硬件故障，导致操作系统无法正常运行或启动，
RoseHA(Multi-node)将自动将应用服务切换至备用服务器上。
在存储方面，冗余的存储路径设计，有效避免了存储HBA 卡、光纤存储交换机、磁盘
阵列、存储通道单点故障的情况，完全冗余的双机双柜结构保证了业务系统的连续运营和业
务系统的数据安全。

方案优势
1、 双机双柜是完全冗余结构，有效避免了硬件设备和软件的单点故障。彻底解决了传统双
机单柜模式下，磁盘阵列单点故障的情况。
2、 数据的存储架构为FC-SAN，通过RoseRP 实现存储通道的负载冗余，提升了业务系
统数据存储的可靠性、高效性、安全性，并且基于FC-SAN 的架构具有高可扩展性。
3、 数据容灾需求扩展，Rose 拥有自主知识产权的容灾产品有RoseReplicator(Enterprise)
